unit: mm
|
||
|
외 형 도
|
||
|

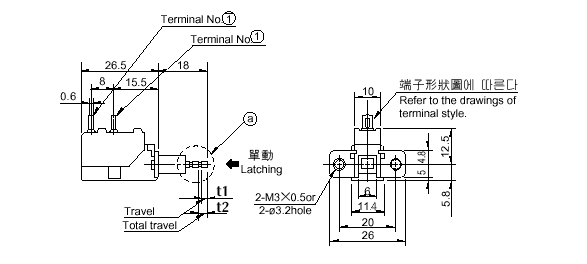

표준형
|
|
|
|

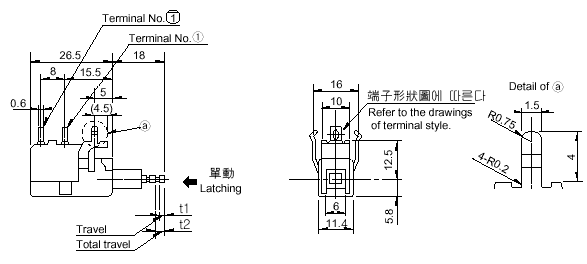

Snap-in형
|
 |
|
|
unit: mm
|
||
|
외 형 도
|
||
|
표준형
|
|
|
|
Snap-in형
|
|
|
|
특 징
|
용 도
|
| ● 전자기기용
안전규격을 취득한 소형전원 Switch입니다. ● 이동량은 1.5 mm, 2.5 mm의 2 종류가 있습니다. ● 각국의 안전규격 Mark가 모두 표시되어 있습니다. |
● 음향기기 등 |
|
POWER SWITCHES
|
|
SDDL 시리즈
|
 |
|
정격 및 안전규격 인가번호
|
|
시리즈
<회로구성> |
UL(E66120)
CSA(LR42824) (File No.) [인가형식명] |
SEMCO
인가번호 [인가형식명] |
BSI
인가번호 [인가형식명] |
VDE
인가번호 [인가형식명] |
SEV
인가번호 [인가형식명] |
NEMKO
인가번호 [인가형식명] |
|
SDDL1PA
<SPST> |
TV-3
[SDL1P} |
4A/32A250Vc~
Class I (43-57493) [SDL1P] |
4A/32A250Vc~
Class I (6453) [SDL1P] |
4A/32A250Vc~
Class I (27437) [SDL1P] |
-
|
-
|
|
SDDL1PC
<SPST> |
TV-3
[SDL1P} |
4A/32A250Vc~
Class I (43-57493) [SDL1P] |
4A/32A250Vc~
Class I (6453) [SDL1P] |
4A/32A250Vc~
Class I (27347) [SDL1P] |
-
|
-
|
|
SDDL1P
<SPST> |
TV-5 |
5A/80A250Vc~μ
Class II (9337116) [SDL1P-B] |
5A/80A250Vc~μ
Class II (7620) [SDL1P-B] |
5A/80A250Vc~μ
Class II (75796) [SDL1P-B] |
5A/80A250Vc~μ
Class II (403588) [SDL1P-B] |
5A/80A250Vc~μ
Class II (L93075) [SDL1P-B] |
|
주문시 지정사항
|
|
시리즈
|
SDDL
|
|
|
정 격
|
TV-3, TV-5
|
|
|
이동량
|
1.5mm, 2.5mm
|
|
|
단자형상
|
Print, Lead
|
|
|
Frame 형상
|
Standard
type |
Tap, Hole
|
|
Snap-in
type |
Tap, Hole, Cut
|
|
|
공통규격
|
|
Print기판 부착Hole치수도
(A방향에서 봄) |
회로도
(A방향에서 봄) |
 |
 |
|
단자형상
|
|
 |
 |
|
기 타
|
|||
|
제품명
|
이동량
|
작동력
|
Slide색
|
|
SDDL1PA
|
2.5mm
|
450±150gf
|
흑
|
|
SDDL1PC
|
1.5mm
|
450±150gf
|
백
|
|
SDDL1P
|
2.5mm
|
600±150gf
|
흑
|
