unit: mm
|
||
|

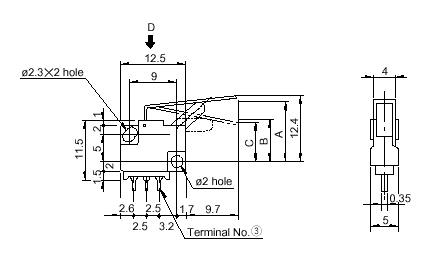

외 형 도
|
||
|
Lever
type |
|
|
|
With
Actuator |
 |
|
|
unit: mm
|
||
|

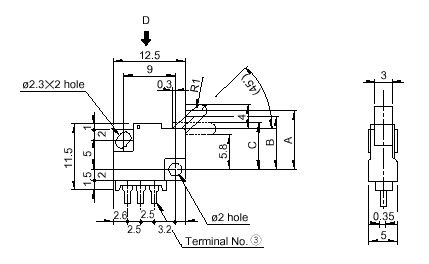

외 형 도
|
||
|
Lever
type |
|
|
|
With
Actuator |
|
|
|
특 징
|
용 도
|
| ● 양면습동방식이므로 접촉저항이 안정되어 있고 신호전류 등의 절환에 최적입니다. | ● Micro Switch형의 소전류절환용으로 폭넓게 사용 |
|
DETECTOR SWITCHES
|
|
SSCT시리즈
|
 |
|
주요규격
|
|
항목
|
규격
|
||
|
정격(최대) (저항부하)
|
0.1A 12V DC
|
||
|
접촉저항 (초기/수명후)
|
20mΩ max./60mΩ max.
|
||
|
작동력
|
Lever type
70±30 gf |
Actuator type
40±30 gf |
|
|
작동수명
|
무부하
|
10,000 cycles
|
|
|
부하
|
10,000 cycles
(0.1A 12V DC) |
||
|
남땜내열
|
자동납땜
|
260±5。C, 10±1s
|
|
|
제품일람표
|
|
제품명
|
SSCTL
|
SSCTA
|
|
동작방법
|
Lever
|
With Actuator
|
|
회로수
|
1
|
|
|
접점수
|
2
|
|
|
단자Pitch
|
2,5
|
|
|
절환Timing
|
Shorting, Non-shorting
|
|
|
단자형상
|
Print배선용 Lead배선용
|
|
|
주문시 지정사항
|
|
시리즈
|
SSCT
|
|
단자형상
|
Print, Lead
|
|
절환Timing
|
Non-shorting, Shorting
|
| Operating force:70±30gf |
| Shorting |
|
①-②-③ On
|
A=10.2±0.5
|
|
②-③ Off
|
B= 8.4±0.5
|
|
Full travel
|
C= 7±0.5
|
| Non-shorting |
|
②-③ On
|
A=9.8±0.5
|
|
①-② Off
|
B= 8.8±0.5
|
|
Full travel
|
C= 7±0.5
|
| Operating force:40±30gf |
| Shorting |
|
①-②-③ On
|
A=10.5±0.5
|
|
②-③ Off
|
B= 7.8±0.5
|
|
Full travel
|
C= 5.8±0.5
|
| Non-shorting |
|
②-③ On
|
A=9.8±0.5
|
|
①-② Off
|
B= 8.4±0.5
|
|
Full travel
|
C= 5.8±0.5
|
|
공통규격
|
|
동작방법
|
절환Timing
|
회로도
(A방향에서 봄) |
Print기판
부착Hole치수도 (A방향에서 봄) |
Print배선용
|
Lead배선용
|
|
Lever
With Actuator |
Shorting
Non-shorting |
 |
 |
 |
 |
